Frezowanie czy toczenie CNC przy precyzyjnych detalach — od geometrii do tolerancji

Wał korbowy w silniku automotive wymaga precyzyjnej cylindryczności na długości przekraczającej 300 milimetrów, często przy zachowaniu tolerancji na poziomie ±0,005 milimetra. Współczesny przemysł narzuca rygorystyczne wymagania dotyczące powtarzalności wymiarowej takich komponentów. Obrotowa geometria tego detalu w naturalny sposób kieruje proces produkcji w stronę toczenia sterowanego numerycznie, co ma szczególne znaczenie w przypadku seryjnych zamówień liczonych w tysiącach sztuk. Zastosowanie nieodpowiedniej metody produkcyjnej generuje w tym przypadku ogromne ryzyko technologiczne. Próba wykonania podobnych elementów przy użyciu nieoptymalnych obrabiarek prowadzi do powstawania odchyleń od założonej osi, pojawienia się zjawiska eliptyczności oraz ostatecznego odrzucenia całej partii materiału z powodu ogólnej niestabilności cyklu.

Geometria detalu jako podstawa wyboru technologii

Proces produkcyjny wymaga ścisłego dopasowania metody pracy do fizycznych właściwości elementu. Toczenie sterowane numerycznie doskonale radzi sobie z elementami symetrycznymi obrotowo, do których należą wały pędne, różnego rodzaju tuleje oraz tarcze hamulcowe. W trakcie tego cyklu narzędzie porusza się ruchem liniowym wzdłuż obracającego się detalu, co pozwala sprawnie nadać materiałowi gładką powierzchnię cylindryczną przy równoczesnym usuwaniu wiórów. W przemyśle maszynowym i motoryzacyjnym takie podejście umożliwia osiągnięcie wysokiej dokładności w przedziale klas IT6-IT7 bez konieczności wprowadzania dodatkowych operacji wykańczających.

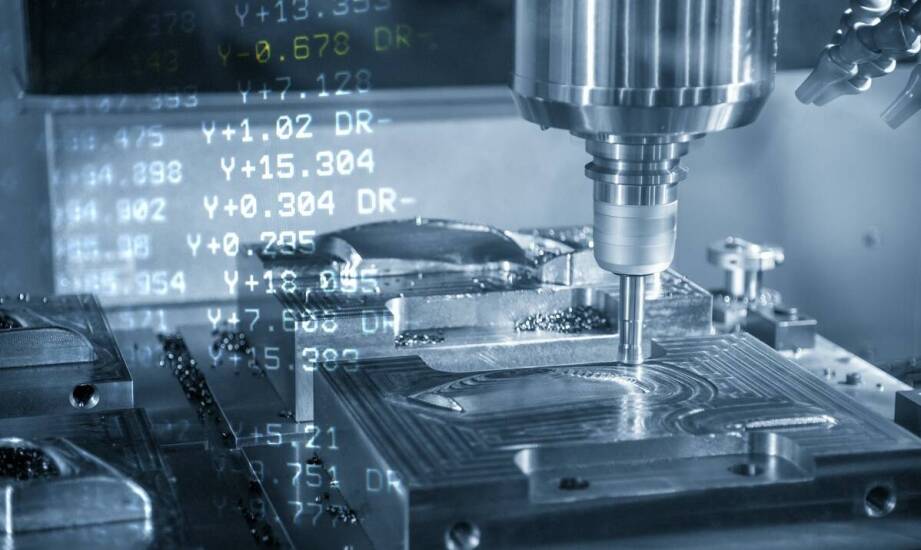

Zupełnie inna specyfika charakteryzuje detale o profilu asymetrycznym lub wielościennym. W takich przypadkach frezowanie sterowane numerycznie stanowi optymalne rozwiązanie przy pracy ze złożonymi geometriami płaskimi oraz przestrzennymi. Technologia ta obejmuje produkcję obudów przekładni maszynowych czy precyzyjnych kół zębatych skośnych. W tym wariancie narzędzie skrawające wykonuje ruch obrotowy, a stół roboczy przemieszcza obrabiany element w kilku osiach układu współrzędnych. Taka kinematyka ułatwia wykonywanie głębokich kieszeni, skomplikowanych rowków oraz nietypowych konturów zewnętrznych, które są pozbawione jednej osi obrotu. W sektorze automotive skomplikowane bloki silnika poddaje się frezowaniu w pięciu osiach, co gwarantuje pełne dopasowanie współpracujących płaszczyzn montażowych. Odpowiednio zaplanowana obróbka skrawaniem cnc pozwala na bezbłędne ukształtowanie surowca niezależnie od ostatecznego stopnia skomplikowania bryły.

Wpływ tolerancji wymiarowych i właściwości materiału na stabilność cyklu

Ścisłe parametry geometryczne determinują zachowanie surowca w maszynie, narzucając rodzaj używanych płytek tnących oraz zalecaną prędkość obrotową wrzeciona. Tolerancje wymiarowe dla precyzyjnych części wahają się zazwyczaj od ±0,005 milimetra do ±0,127 milimetra, co zależy bezpośrednio od przypisanej klasy dokładności w międzynarodowym standardzie IT01-IT18. Rodzaj obrabianego stopu również wyznacza fizyczne granice wybranej metody. Elementy wykonane ze stali hartowanej o twardości przekraczającej 60 HRC szybko stępiają ostrza tnące, co sprawia, że frezowanie twardych stopów wymaga zastosowania późniejszego szlifowania wyrównującego. Z kolei cienkościenne profile aluminiowe łatwo odkształcają się pod wpływem sił nacisku oraz generowanej temperatury. Z tego powodu obróbka materiałów podatnych na deformacje termiczne wymaga obfitego chłodzenia emulsją, stosowania mniejszych naddatków na przejście narzędzia oraz zrównoważenia parametrów posuwu.

Przekucie wirtualnego modelu w gotowy produkt opiera się na bezbłędnym przepływie danych. Pełny cykl produkcyjny łączy programowanie w środowisku CAM na podstawie trójwymiarowego modelu CAD z rygorystyczną kontrolą jakości w czasie rzeczywistym. Mierniki mikrometryczne oraz optyczne skanery współrzędnościowe CMM weryfikują wymiary detalu po zakończeniu każdej sekwencji, porównując uzyskany profil z cyfrowym wzorcem. Umożliwia to operatorom wychwytywanie odchyleń i minimalizuje powstawanie powtarzalnych braków.

Aby wdrożyć taki proces, dokumentacja warsztatowa musi wyeliminować jakiekolwiek pole do interpretacji. Kompletny zbiór informacji powinien prezentować precyzyjnie określone wymiary bazowe, docelową chropowatość powierzchni Ra oraz rygorystyczne wytyczne materiałowe. Dostarczenie plików w uniwersalnym formacie STEP zapewnia dokładny import wektorów do oprogramowania sterującego pracą obrabiarki. Zakład Produkcyjno-Usługowy ANMAR z Gliwic koordynuje całą ścieżkę powstawania detalu, płynnie przenosząc wytyczne inżynieryjne z rysunku technicznego bezpośrednio na urządzenia numeryczne. Takie scentralizowane podejście skutecznie eliminuje błędy na etapie wczytywania wymiarów.

Prawidłowe zaplanowanie procesu wytwarzania precyzyjnych komponentów wykracza poza sam wybór dostępnej maszyny. Zastosowanie optymalnej technologii formowania bryły z bloku surowca wynika wprost z zaprojektowanej geometrii, zaleconej ścisłości tolerancji, właściwości cieplnych materiału oraz docelowej skali zamówienia. Świadome zintegrowanie zaawansowanego oprogramowania projektowego z odpowiednimi narzędziami tnącymi daje pewność utrzymania wysokich standardów rynkowych. Trafna decyzja technologiczna podjęta we wczesnej fazie przygotowania rzutuje na całkowity czas wytwarzania, stopień zużycia sprzętu roboczego oraz końcową strukturę płaszczyzn, co przekłada się na przewidywalność produkcji przemysłowej.
